Edificio no "Largo do Rato"

Dados Gerais

Área: 9.982m2
Dono de Obra: Aldiniz - Sociedade de Gestão Imobiliária, Lda
Arquitectura: Frederico Valsassina Arquitectos | Aires Mateus & Associados

Detalhes

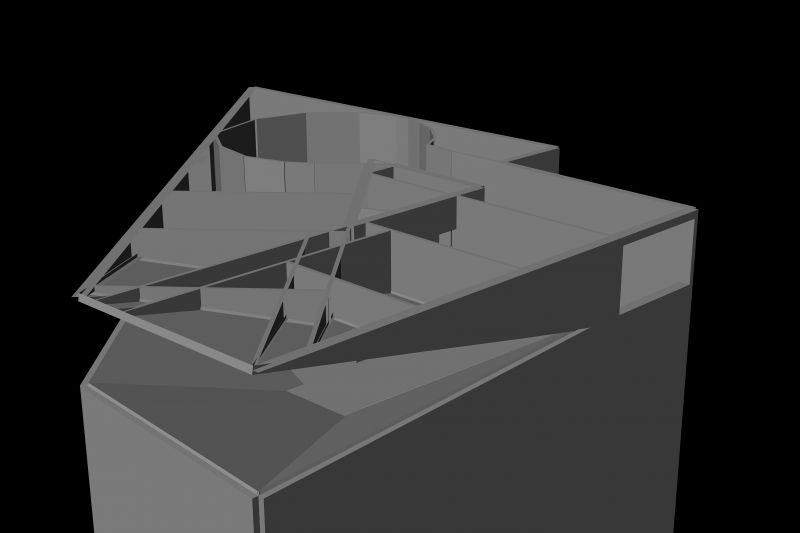

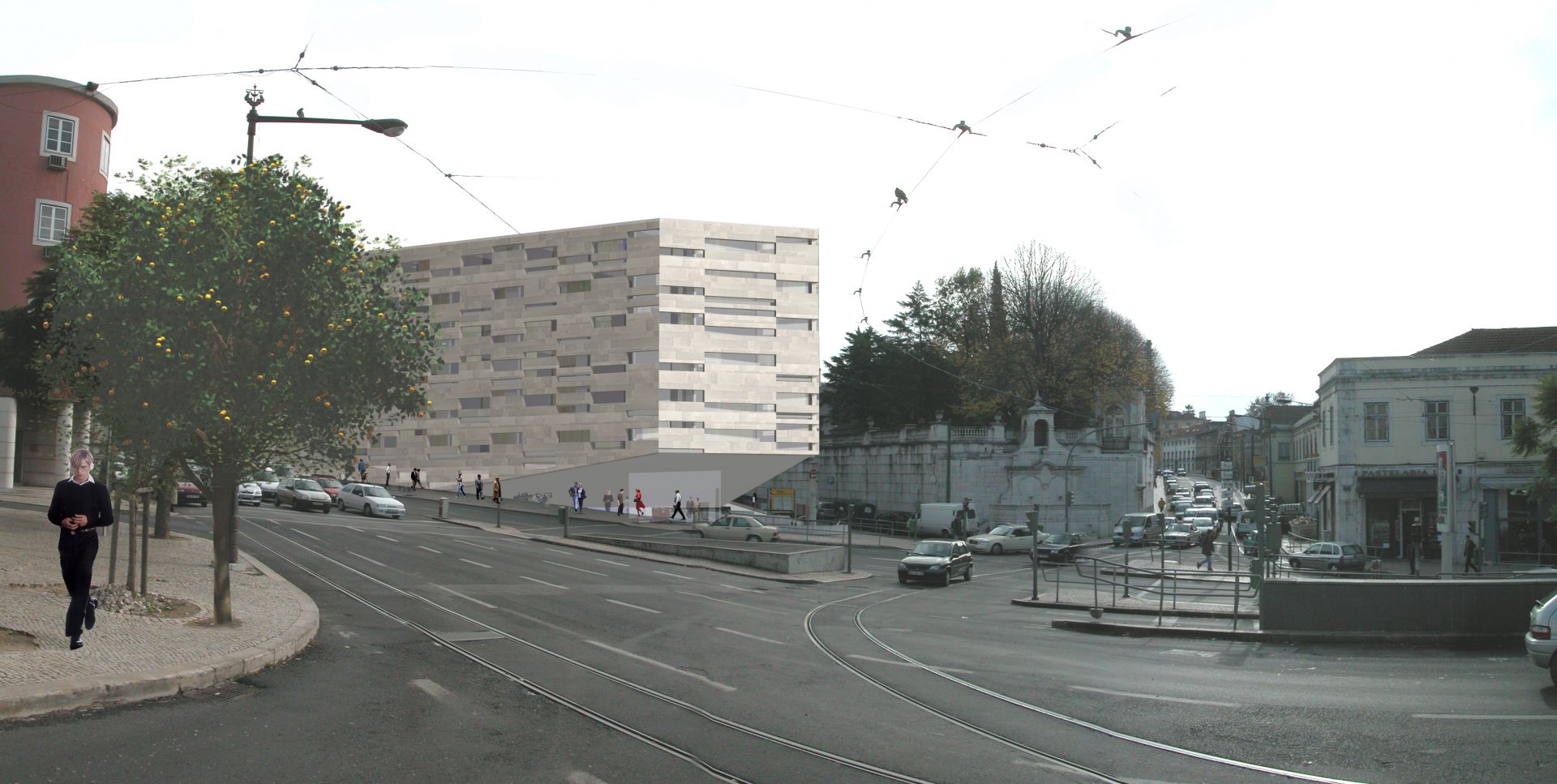

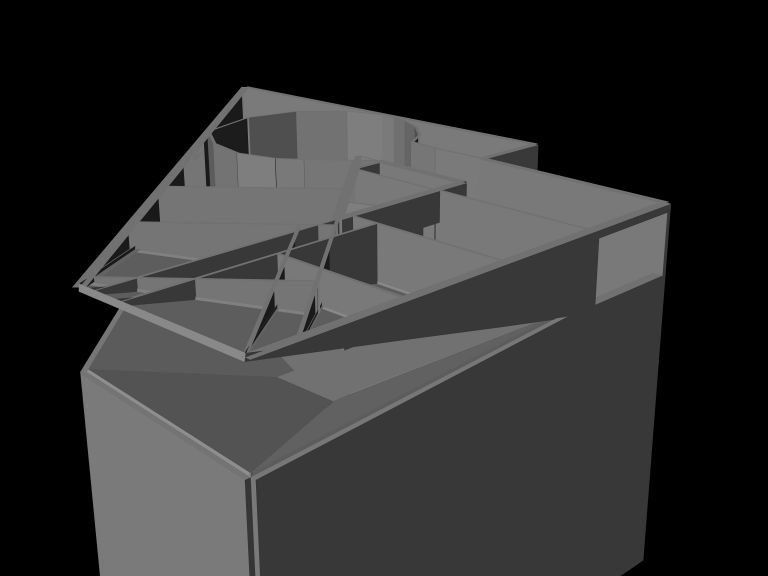

Edifício de habitação com uma planta irregular, aproximando-se da forma trapezoidal, é composto por 6 pisos enterrados para estacionamento e Health Club, um piso de entrada e 7 pisos acima do solo para habitação. Apresenta uma geometria exterior pouco habitual, sendo a sua principal característica encontrar-se grande parte em consola, não estando em contacto com o solo ao nível do piso1 numa grande parte do seu desenvolvimento em planta.

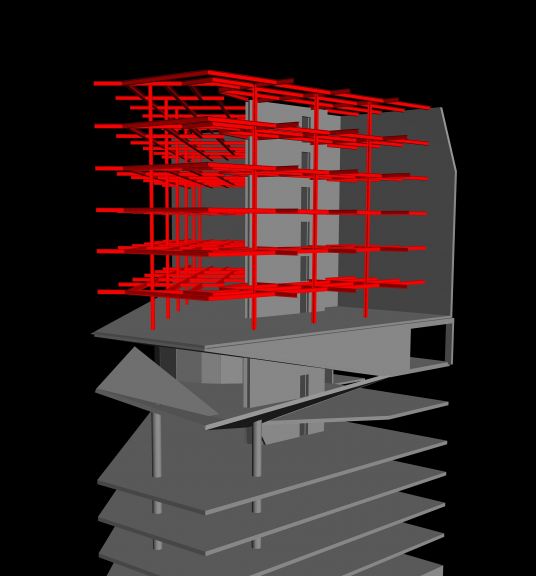

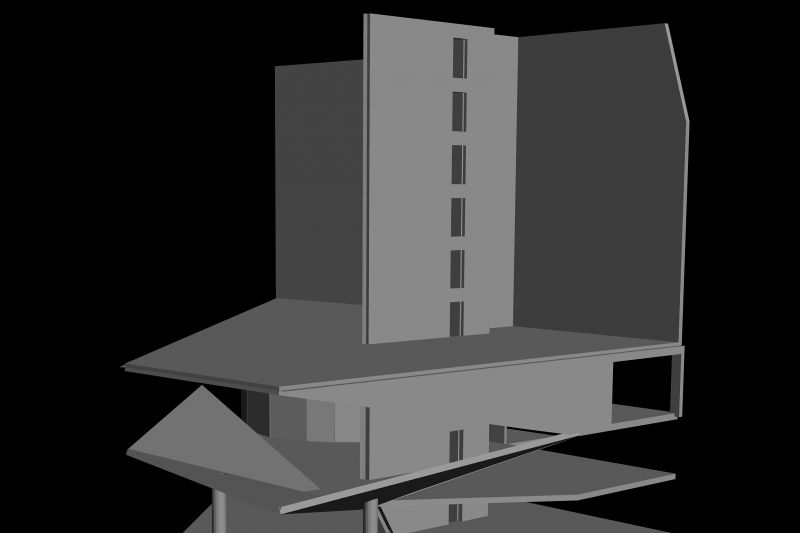

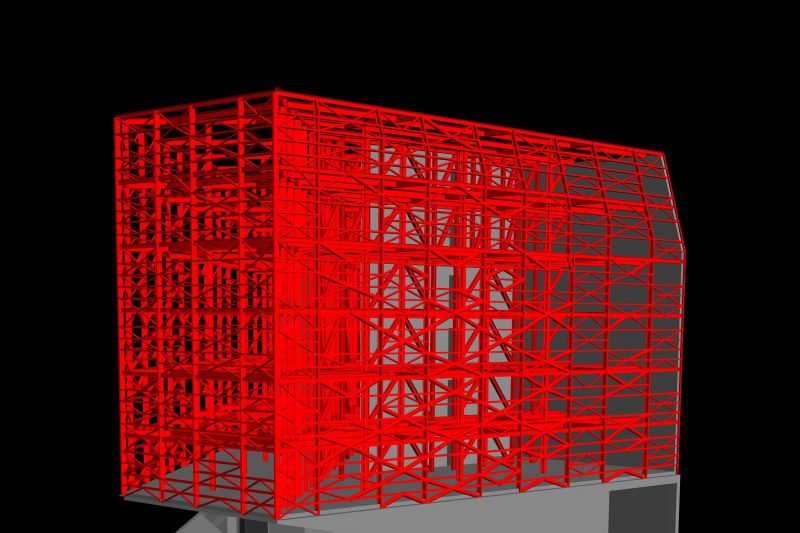

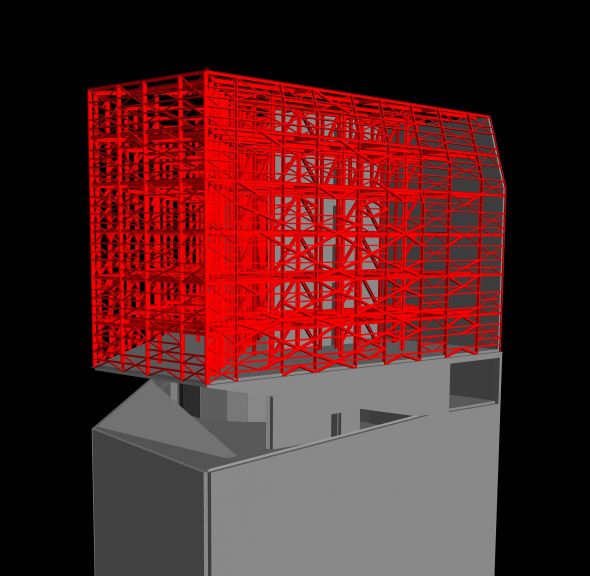

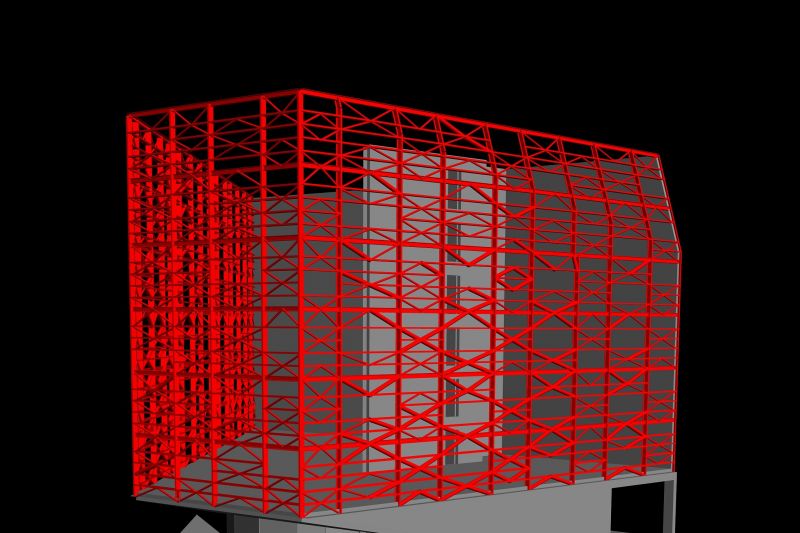

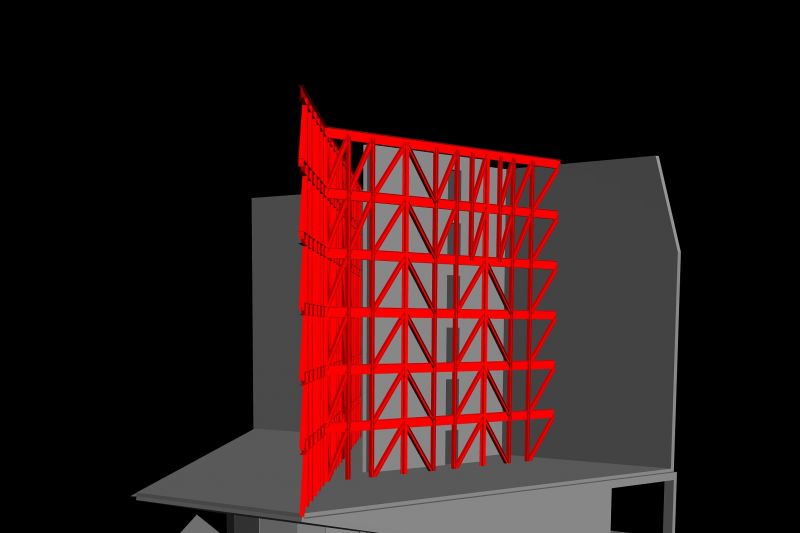

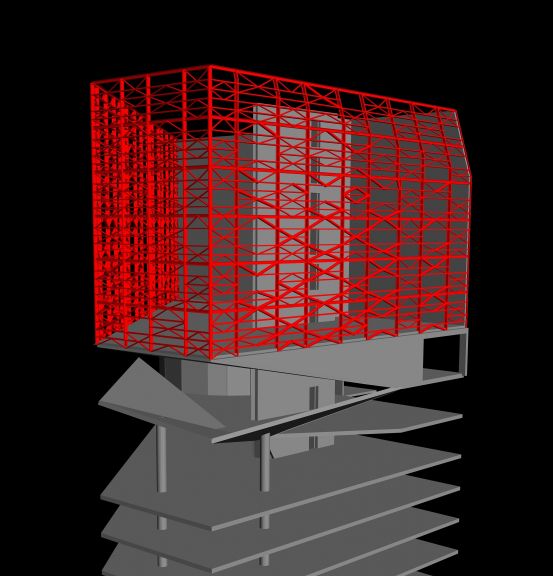

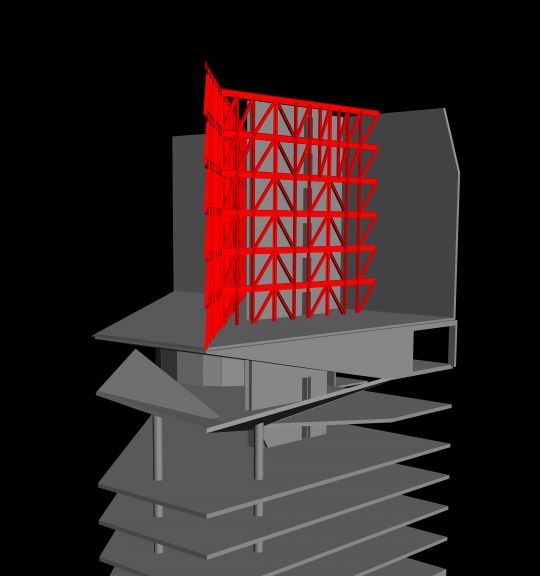

Esta descontinuidade na geometria global e exterior do edifício acarreta uma dificuldade acrescida em toda a concepção estrutural impondo uma solução estrutural invulgar, composta por duas paredes de fachada em consola, um núcleo de forma triangular, duas treliças metálicas paralelas às paredes de fachada entre o piso 2 e a cobertura e uma parede em betão armado existente na parte traseira do edifício. Para conferir rigidez à zona do edifício em consola foram ainda previstas entre o piso 1 e 2 várias paredes em betão armado.

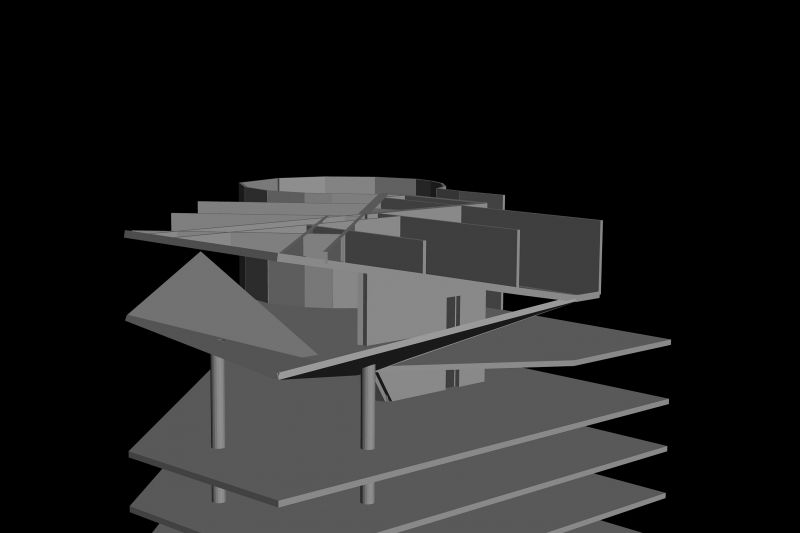

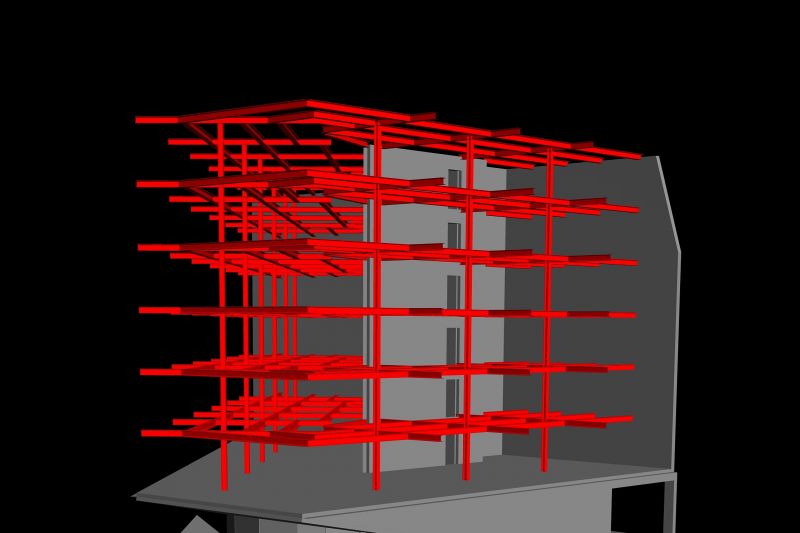

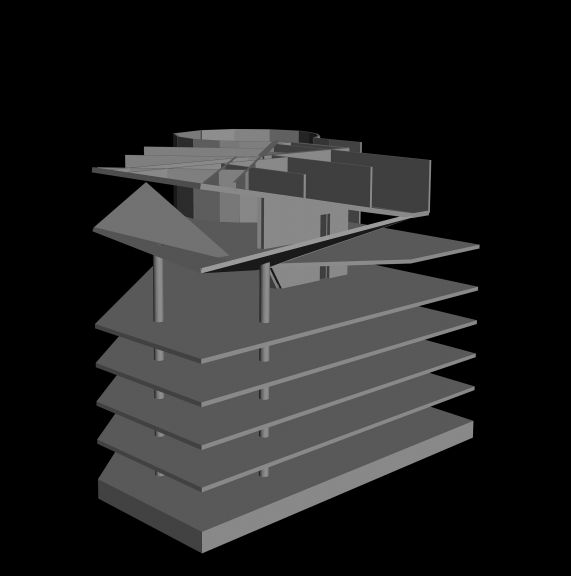

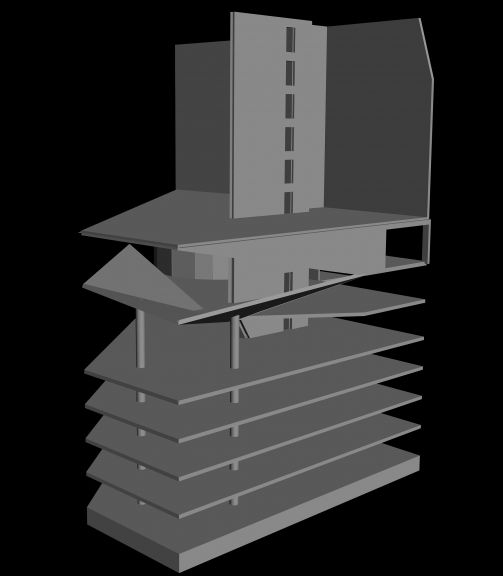

Abaixo do piso 2 (inclusive) as lajes são maciças em betão armado, apoiadas nas paredes de contenção periféricas, no núcleo e em dois pilares em betão armado que se desenvolvem desde as fundações até ao piso 0. As lajes acima do piso 2 são mistas (chapa metálica colaborante + betão) e são por sua vez apoiadas em vigas igualmente com funcionamento misto.

Uma particularidade das instalações hidráulicas deste edifício advém da falta de espaço físico ao nível do piso técnico (-6), pelo que foi previsto um grupo de bombagem da rede de incêndio submerso com motor exterior.
